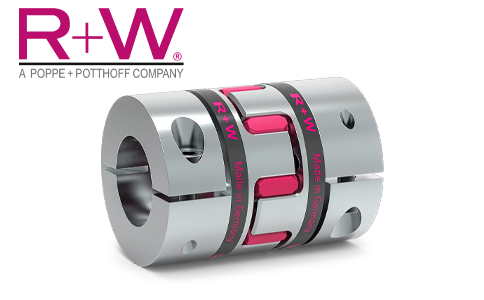

在機械傳動系統中，聯軸器是連接兩根軸并傳遞扭矩的重要部件。然而，由于安裝誤差、設備運行過程中的變形等因素，聯軸器常出現角不對中的情況。聯軸器角不對中不僅會導致設備振動、噪音增加，降低傳動效率，還會產生額外的勢能。準確計算聯軸器角不對中產生的勢能，對于評估設備運行狀態、優化設備設計以及預防故障發生具有重要意義。
一、聯軸器角不對中原理及影響
聯軸器角不對中是指兩軸在連接時，軸線之間存在一定的夾角。當聯軸器處于角不對中狀態時，在傳動過程中，軸和聯軸器的各部分會受到周期性變化的力和力矩作用。這種不均勻的受力會使設備產生振動，振動頻率通常與軸的轉速相關。同時，額外的力和力矩還會增加軸承的負荷，加速軸承和其他部件的磨損，降低設備的使用壽命。此外，角不對中還會導致傳動效率下降，增加能量損耗。而從能量角度來看，角不對中狀態下，系統會儲存一定的勢能，這部分勢能會隨著設備的運行不斷轉化和釋放，對設備運行產生進一步影響。
二、聯軸器角不對中勢能計算理論基礎
計算聯軸器角不對中勢能主要基于彈性力學和材料力學原理。聯軸器在角不對中時會發生彈性變形，就如同彈簧在受力時發生形變并儲存彈性勢能一樣，聯軸器的變形也會儲存勢能。根據胡克定律，在彈性限度內，彈性體的應力與應變成正比。對于聯軸器，其變形量與所受力矩以及自身的剛度有關。在推導勢能計算公式時，需要考慮聯軸器的幾何尺寸、材料特性以及角不對中角度等因素，通過分析聯軸器的受力和變形關系，來確定勢能的計算方法。
三、聯軸器角不對中勢能計算公式推導
設聯軸器的扭轉剛度為Kt（單位：N?m/rad），它表示聯軸器產生單位扭轉角所需的力矩，與聯軸器的材料、結構尺寸等因素有關；角不對中角度為 θ（單位：rad）。
當聯軸器發生角不對中時，其儲存的勢能類似于彈簧拉伸或壓縮時儲存的彈性勢能。根據彈性勢能的計算公式 Ep=?kx2（其中 Ep為彈性勢能，k為彈簧剛度，x 為彈簧的變形量），對于聯軸器，我們可以將扭轉剛度 Kt 類比彈簧剛度，角不對中角度 θ 類比變形量。
由此可得，聯軸器角不對中產生的勢能 E 的計算公式為：
E = ?Ktθ2
在實際計算中，首先需要確定聯軸器的扭轉剛度 Kt 。對于不同類型的聯軸器，其扭轉剛度的計算方法有所不同。例如，對于彈性柱銷聯軸器，其扭轉剛度可以通過查閱相關設計手冊，根據聯軸器的型號、尺寸以及材料參數來確定；對于膜片聯軸器，其扭轉剛度則需要根據膜片的結構形式、材料特性以及膜片的片數等因素，通過專門的力學分析和計算來獲取。在確定角不對中角度 θ 時，可以通過激光對中儀等測量設備進行精確測量。
四、實例計算
假設某設備采用彈性柱銷聯軸器，經查閱設計手冊，其扭轉剛度 Kt = 50000 N ? · m/rad。通過激光對中儀測量，發現該聯軸器存在角不對中情況，角不對中角度 θ = 0.02 rad。
將 Kt 和 θ 的值代入上述勢能計算公式：
E =? × 50000 × 0.022 = 10J
即該聯軸器因角不對中產生的勢能為 10 焦耳。通過計算得到的勢能值，我們可以評估角不對中對聯軸器及整個設備運行的影響程度。若勢能值較大，則說明角不對中情況較為嚴重，需要及時進行調整和修復，以避免設備出現故障。
五、計算結果分析與應用
計算得到的聯軸器角不對中勢能可以作為評估設備運行狀態的重要指標。一般來說，勢能值越大，表明角不對中對聯軸器和設備造成的影響越嚴重。通過定期計算勢能并監測其變化趨勢，能夠及時發現設備潛在的問題。例如，如果在設備運行過程中，發現聯軸器角不對中勢能逐漸增大，這可能意味著設備安裝基礎出現沉降、軸承磨損導致軸位置發生變化等問題，需要進一步檢查和處理。
此外，勢能計算結果還可以為設備設計和優化提供參考。在設計新設備時，根據預期的運行工況和可能出現的角不對中情況，合理選擇聯軸器的類型和參數，確保聯軸器具有足夠的剛度和承載能力，以減小角不對中產生的勢能，提高設備的可靠性和穩定性。同時，在設備維護過程中，也可以根據勢能計算結果，制定合理的維護計劃，確定維護周期和維護內容，保障設備的正常運行。
綜上所述，準確計算聯軸器角不對中勢能對于機械傳動系統的運行和維護具有重要作用。通過深入理解計算原理，合理推導和應用計算公式，并結合實際案例進行分析，能夠更好地利用勢能計算結果為設備運行和管理服務 。
